Подключение видеорегистратора

Подключение видеорегистратора у автомобилистов не вызывает проблем, так как большинство видеорегистраторов оборудованы разъемом для подключения в прикуриватель. Но в таком случае теряется эстетичность из-за постоянного занятого прикуривателя и висящих проводов.
Видеорегистратор JOOY A1

Поэтому оптимальный способ - это подключение видеорегистратора к плафону, т.е напрямую к штатной проводке, что позволит скрыть провода. В сервисе электрик возьмет за эту работу около 1000 рублей, но зачем платить, если эту процедуру можно сделать самому.

Как подключить видеорегистратор в машине


Стоит отметить, что все регистраторы делятся на 2 типа: которые работают от 5 вольт, и на те, которые работают от 12 вольт. В машине используется 12 вольт, соответственно, регистратор работающий от 5 вольт, надо подключать через понижающий блок питания, который идет в комплекте. Видеорегистратор на 12 вольт можно спокойно подключать напрямую к проводке машины.
Схема подключения регистратора

Важным моментом будет то, что видеорегистраторы бывают с двумя проводами (плюс и минус). А также с 3 проводами: постоянный плюс, плюс от зажигания и минус, данный вариант используется если необходимо, чтобы видеорегистратор после выключения зажигания, через постоянный плюс, например, сохранял настройки или осуществлял запись при работе датчика парковки, датчика удара, датчика движения в самом видеорегистраторе.

Как подключить видеорегистратор к проводке


Подключать будем видеорегистратор JOOY A1 к плафону освещения. Сам регистратор относится к типу незаметной установки. Крепится он под зеркало, и если не присматриваться, то он в действительности не заметен как с улицы, так и с салона.

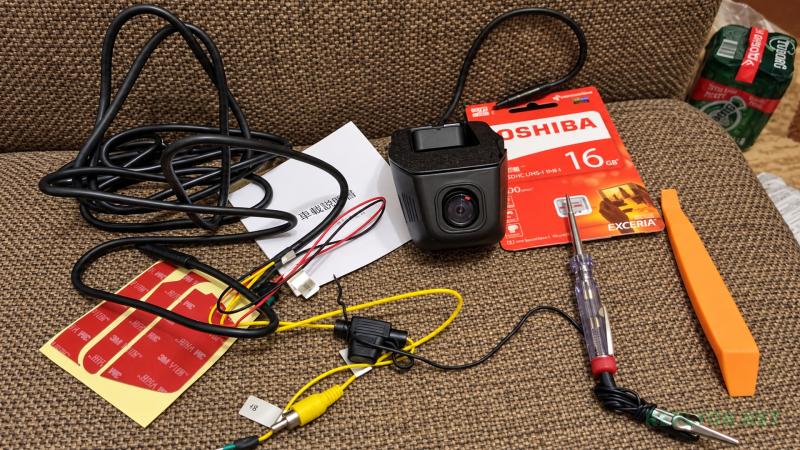

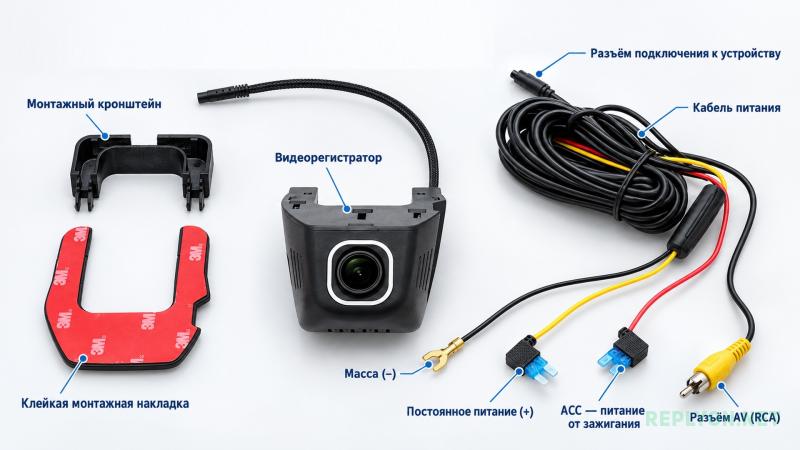

Комплект видеорегистратора JOOY A1

Что хорошо, в комплекте с регистратором идет лопатка для разбора обшивки и тестер проводки.

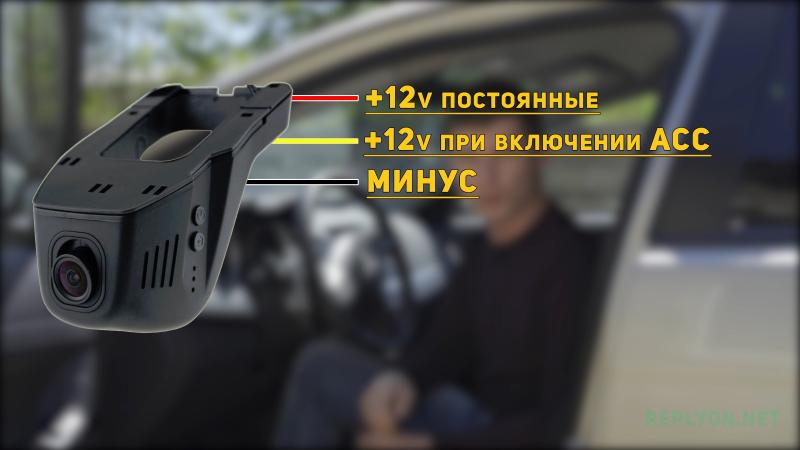

У данного видеорегистратора идет 3 провода: Постоянный плюс (необходим для сохранения настроек и записи при выключенном зажигании при активированных датчиках удара), плюс АСС (для записи при включении зажигания) и минус.

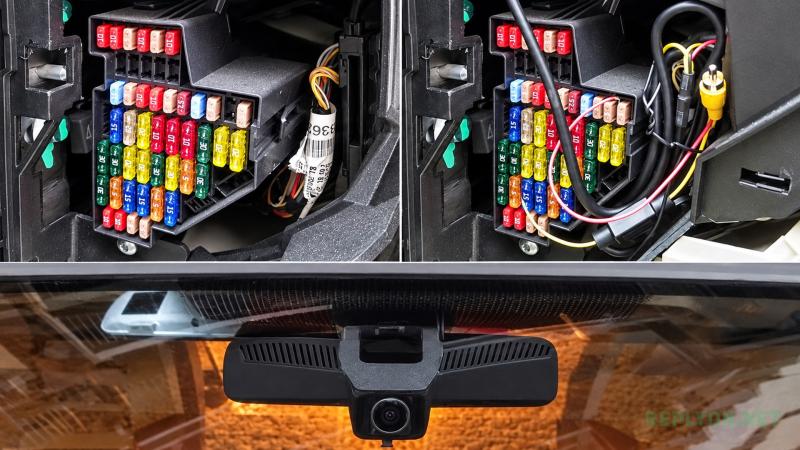

Подключение видеорегистратора к блоку предохранителей

Подключается видеорегистратор в машине достаточно легко, прокидывайте провод из комплекта до блока предохранителей, ищите свободные места под предохранители и проверяйте тестером, который был в комплекте, где есть плюс при выключенном зажигании и где появляется плюс при включении зажигания в положение АСС. Подключайте разъемы видеорегистратора в места под предохранители, а минус прикручивайте к кузову. Все, регистратор подключен.

Но у меня в Мазде 3, свободных мест в блоке предохранителей не было. Можно было бы купить переходники, но на них многие жалуются, так как из-за постоянных вибраций, эти переходники выскакивают.

Поэтому подключение видеорегистратора будем осуществлять к плафону освещения, без прикуривателя и висячих проводов.

Как подключить видеорегистратор незаметно и без проводов


Как правило многие, чтобы не протягивать провод, подключают видеорегистратор к плафону освещения, но у меня в Мазде 3 там мало места для клеммного зажима провода. Поэтому подключать буду видеорегистратор по гибридной схеме. Плюс и минус через прикуриватель, а управляющий плюс через плафон.

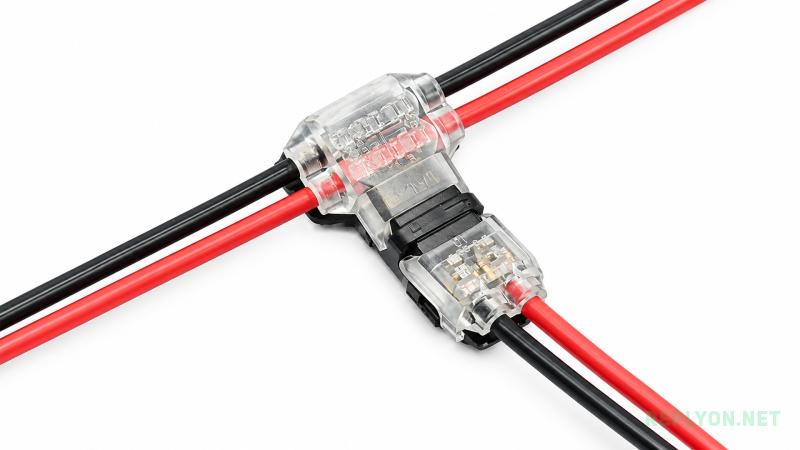

Подключение видеорегистратора через клемные зажимы

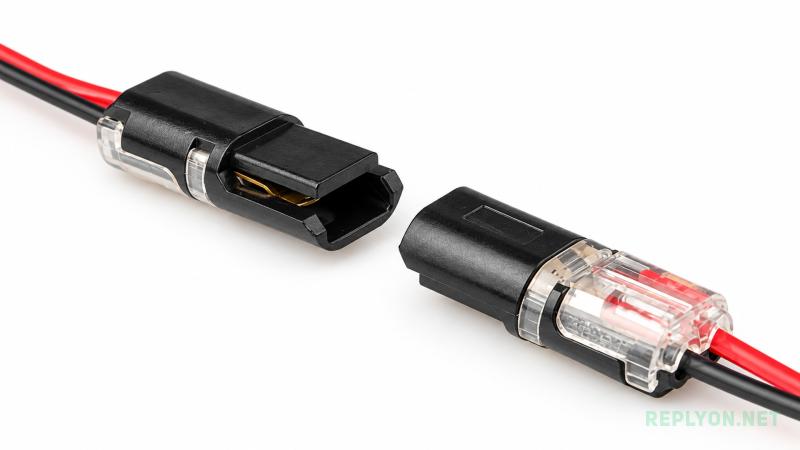

Подключение видеорегистратора через клеммные зажимы

На прикуриватель идет плюс АСС, который включается при повороте ключа. Врезку я делаю с помощью вот таких клеммных зажимов, просто вставил провода и зафиксировал плоскогубцами до щелчка.

От прикуривателя мне необходим только плюс, но на всякий протянул и минус.
Подключение видеорегистратора через прикуриватель

Далее протягиваю провод через торпеду, потом через правую переднюю стойку до плафона.

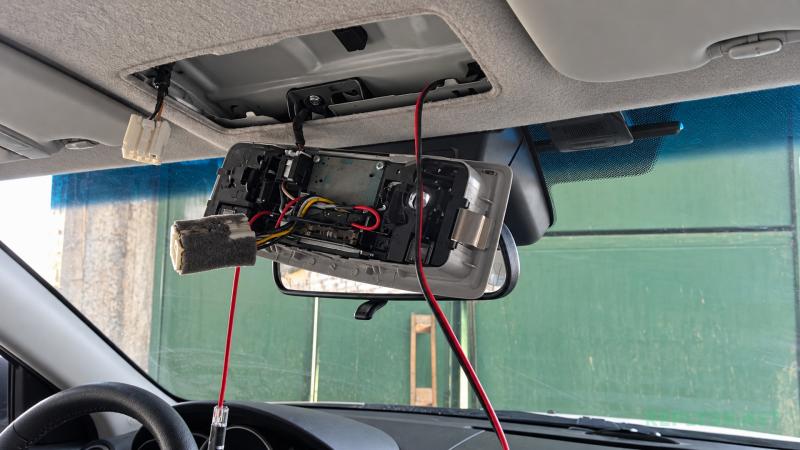

Теперь надо найти постоянный плюс, который практически на всех машинах есть в плафоне освещения. К нему можно подключиться с помощью маленького клеммного зажима. Как найти постоянный плюс? Да легко, с помощью тестера, который идет в комплекте. Постоянный плюс светится всегда, даже когда машина заглушена. По данной схеме подключают видеорегистратор в машине без прикуривателя, это упрощает установку и не надо тянуть провода через стойку и торпеду.

Также важный момент, на некоторых моделях, например на Лансере 10, к плафону лучше не подключаться. Все из-за блока ETACS, который из-за возросшей дополнительной нагрузки не даст автомобилю "уснуть" после вынимания ключа. Это приведет к утечке тока и разрядке аккумулятора. Проверено лично.

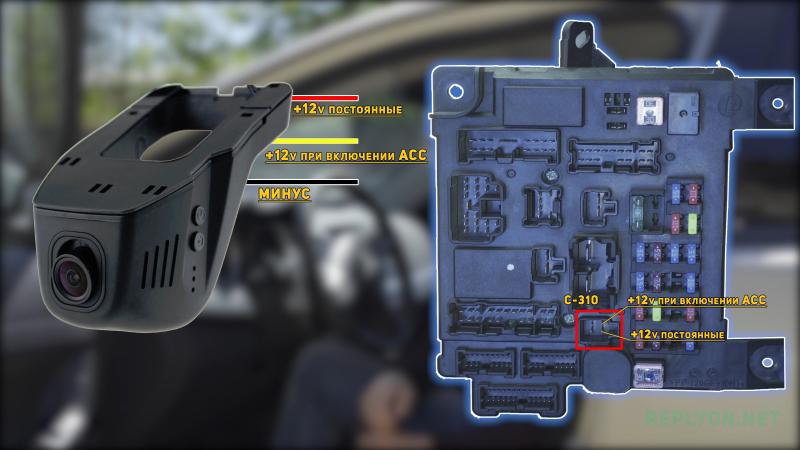

Но на том же Лансере и в том же блоке ETACS есть специальный разъем для подключения дополнительного оборудования. Он очень удобен, там можно получить 12 постоянных вольт, 12 вольт при включении АСС и 12 вольт при выключении габаритов. Очень удобно и практично.

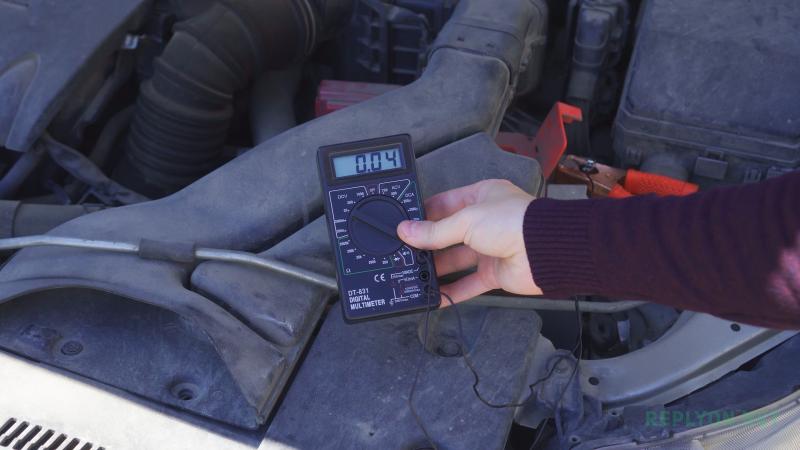

После установки, обязательно проверьте тестером машину на предмет утечки тока, при закрытой машине на сигнализацию, расход тока должен быть в пределе 20-60 мА.

Давайте еще раз закрепим куда подключить видеорегистратор:

1. Плюс, который появляется при повороте ключа можно взять в прикуривателе, либо в плафоне освещения.
2. Постоянный плюс, который есть в машине всегда, независимо от поворота ключа. Его взять можно в плафоне освещения.
3. Если же машина оснащена блоком ETACS (Лансер 10), то в нем есть специальный разъем для подключения дополнительного оборудования, там присутствует все: плюс и постоянный плюс.

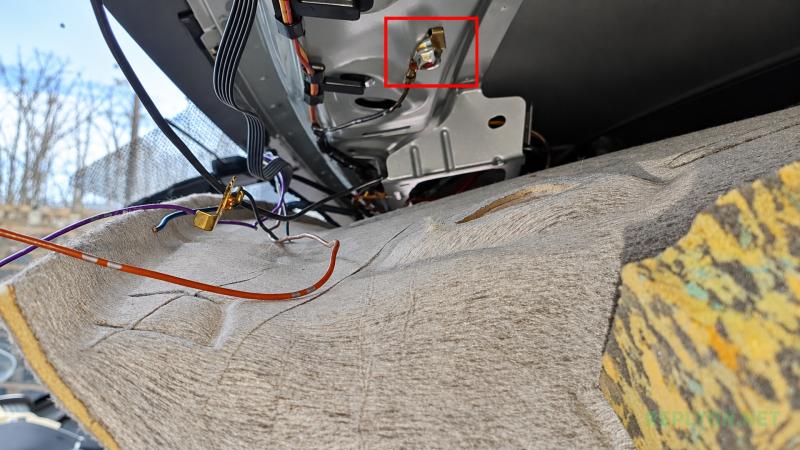

4. Минус можно взять в прикуривателе, в плафоне освещения, либо просто прикрутиться к кузову автомобиля.

Когда все подключили и протестировали, аккуратно стягиваем хомутом провода и прячем их под обшивку потолка.

Какой итог проделанной работы? У вас абсолютно отсутствуют какие-либо провода от видеорегистратора, ну и самое главное, вы теперь знаете, что схема подключения видеорегистратора крайне простая и нет смысла обращаться за помощью в сервис, все можно сделать самому. Если остались вопросы, пишите в комментариях.
