Жизнь современного человеческого общества трудно представить без элементов соединения — болтов, гаек, шурупов, винтов и тому подобного. Все эти, казалось бы, незначительные детали окружают нас повсеместно, даже в бытовой сфере, не говоря уже о промышленности и строительстве. Практически во всём — от мебели до компьютера, используются те или иные соединительные детали. Но всё же наиболее распространёнными элементами соединения считаются болты.
Болт представляет собой крепёжную резьбовую деталь, имеющую вид цилиндрического стержня. Некоторая часть болта имеет наружную резьбу, предназначенную для накручивания одной или более гаек. С одной из сторон этот стержень снабжён головкой, обычно имеющей шестигранную форму, подходящую под гаечный ключ. Как правило, применяют болты при сборке разборных конструкций. Преимуществом такого вида соединения является то, что его легко можно заменить в том случае, если болты по какой-либо причине вышли из строя, либо возникла такая необходимость.
Все виды болтов условно можно разделить на две категории: чёрные и оцинкованные.
Чёрные болты — это необработанные, или не имеющие наружного покрытия. Их применяют в тех случаях, где не имеет никакого значения эстетический вид конструкции, либо же изделие будет подвергаться покраске. К примеру, необработанные болты применяют в машиностроении, промышленном строительстве и других подобных областях.
Оцинкованные болты используют при сборке изделий, в которых внешний вид имеет значение. Такие болты не подвержены коррозии и сохраняют презентабельный вид на протяжении долгого времени. Используют оцинкованные болты, к примеру, при сборке приборов или комнатной мебели.
Также болты, будь то с покрытием или без, имеют между собой визуальные различия. Рассмотрим основные из них.
В зависимости от предназначения болта, его головка может иметь ту или иную форму. Самые распространённые виды головок — это шестигранная, но бывает также квадратная, круглая и овальная.
Размеры головок также могут отличаться. К примеру, шестигранная головка может быть как нормального, стандартного размера, так и уменьшённой или увеличенной. Разным бывает и профиль головки.
У некоторых болтов он полукруглой формы, также встречаются болты, имеющие круглую головку с отверстием внутри. Есть болты и с потаённой головкой, например, для сборки мебели.
Самый распространённый вид стержня — это стержень одного диаметра по всей длине. Но бывают и ступенчатые стержни, в которых гладкая часть стержня немного больше в диаметре, чем та часть, на которую нанесена резьба. Болты с такой формой стержня называют призонными и используют их для скрепления тяжелонагруженных соединений.
Также болты бывают сугубо специфические, т.е предназначены для какой-то одной определенной цели.
Болты, как и гайки, отличаются между собой и типом резьбы. Резьба бывает метрическая, дюймовая, трапециидальная, трубная, квадратная, прямоугольная и упорная. Наиболее применимой является метрическая резьба, которая, в свою очередь, подразделяется на два типа: с мелким и крупным шагом.
Вариант исполнения — это конструктивная особенность, определённая стандартом, например ГОСТ или DIN.
К примеру, в шестигранных болтах таким вариантом исполнения может быть стопорение резьбового соединения. Для этого на головке болта или, как вариант, в конце резьбовой части, изготавливается отверстие для вязочной проволоки или шплинта.
Бывает и так, что возникает потребность уменьшить вес болта, при этом сохранив его размер и прочность. В таких случаях в головке болта делается углубление.
Болты, имеющие шестигранную головку, также классифицируют по классу точности. Всего определения класса точности три, и обозначаются они латинскими заглавными буквами «A», «B» и «C». Под точностью подразумевается степень шероховатости резьбы, разница в диаметрах цилиндрических стержней и опорными поверхностями головок. Так, виды болтов с повышенным классом точности «A» используют при наиболее ответственных сборках, например, в точном приборостроении.
Разница в диаметрах между болтом и отверстием не превышает 0,25 — 0,30 миллиметров. Более всего распространён класс точности «B». Такие болты применяют в отверстиях, диаметр которых больше, чем диаметр стержня болта на 1 — 1,5 миллиметра. Для болтов с классом точности «C» допускается значительное несоответствие между самим стержнем и отверстием. Так, стержень болта здесь может быть меньше отверстия в размере до трёх миллиметров. Такие болты используют для малоответственных соединений.
Исходя из потенциального назначения болтов, при их изготовлении используются различные марки стали. Следовательно, разные виды болтов имеют и разную прочность. При их производстве используют следующие материалы: сталь обычного качества; качественная конструкционная углеродистая сталь; нержавеющая, стойкая к коррозии, обыкновенная сталь; нержавеющая, стойкая к коррозии, жаропрочная сталь; конструкционная легированная углеродистая сталь; сталь конструкционная низколегированная для сварных конструкций; жаропрочная релаксационностойкая сталь; технический титан; сплав титановый деформируемый; медь; латунь.
Диапазон использования разных видов болтов очень широк. Такой тип соединения прочно занял своё место как на промышленном, так и на бытовом уровне. В зависимости от сферы использования болтов классифицируется и его назначение. Так, предприятия по выпуску метизных изделий выпускают следующие основные виды болтов по назначению:
Машиностроительные болты. Отличительная особенность таких видов болтов — это повышенная прочность. Обычно их выпускают с шестигранными формами головок. Резьба, как правило, наносится метрическая. Предназначены они прежде всего для соединений, которые подвержены большим нагрузкам. Сфера использования — машиностроение, приборостроение, промышленное оборудование, а также сборка различных механизмов. Соединяют с их помощью в основном стальные и чугунные детали.
Строительные болты. В их производстве также используются высокопрочные материалы. Выпускаются они обычно с увеличенными головками. Такие болты находят своё применение на строительстве различных зданий, как гражданских, так и промышленных. Например, их используют при сборке строительных конструкций. Применяются они и при строительстве мостов, тоннелей, метрополитенов и других важных объектов.
Дорожные болты. Класс прочности таких болтов варьируется от низкого до более высокого, в зависимости от места применения. Изготавливают их с полукруглой головкой и квадратным подголовком — благодаря этому их можно закручивать без вспомогательного монтажного ключа. Применяются они при сборке металлических дорожных заграждений. Зачастую такие болты покрывают оцинковкой, чтобы уберечь от воздействия погодных факторов.
Железнодорожные болты. Производят такие крепёжные соединения в небольших количествах, поскольку сфера их использования довольно невелика. Используют эти виды болтов при монтаже железнодорожного полотна и вспомогательных к нему конструкций. В свою очередь, железнодорожные болты подразделяются на стыковые (или путевые), закладные и клеммные. Стыковые (путевые) болты используют вместе с рельсовыми накладками. Выпускаются они с закруглёнными головками. Закладные болты предназначены для соединения шпал с подкладками. А с помощью клеммных болтов прокладка крепится к рельсам. Изготавливают железнодорожные болты из углеродистой стали высокой прочности.
Транспортные (норийные) болты. Иногда их ещё называют элеваторными болтами. Они предназначены для прикрепления норийного ковша или другого подающего элемента к транспортировочной ленте. Изготавливают их из углеродистой стали как с цинковым покрытием, так и без него. Свою особенность в таких болтах имеет головка. С торца она плоская, а со стороны стержня выполнена в виде полусферы. На полусфере находятся два шипа, которые предотвращают поворот болта вокруг своей оси.
Лемешные болты. Как и железнодорожные, такие болты выпускают в ограниченных количествах. Сфера их использования — сельскохозяйственные машины. Лемешными болтами крепят навесное оборудование, это могут быть как металлические, так и деревянные элементы. Изготавливают их с потайными головками, причём по классу точности лемешные болты выпускаются даже с классом «C». Предусмотрен в них также и квадратный подголовок, который фиксирует болт в одном положении и не позволяет ему вращаться.
Мебельные болты. Как правило, такие болты выпускают с полукруглыми либо потайными головками. Мебельные болты дешевле по стоимости, чем, скажем, машиностроительные. Применяют их не только при сборке мебели, но и в изготовлении других деревянных конструкций, например стропил или каркасных домов. Нередко они используются и в других назначениях в неответственных соединениях. Уровень прочности мебельных болтов обычно средний. Практически все мебельные виды болтов выпускают с оцинкованным покрытием из эстетических соображений.
Болт представляет собой крепёжную резьбовую деталь, имеющую вид цилиндрического стержня. Некоторая часть болта имеет наружную резьбу, предназначенную для накручивания одной или более гаек. С одной из сторон этот стержень снабжён головкой, обычно имеющей шестигранную форму, подходящую под гаечный ключ. Как правило, применяют болты при сборке разборных конструкций. Преимуществом такого вида соединения является то, что его легко можно заменить в том случае, если болты по какой-либо причине вышли из строя, либо возникла такая необходимость.
Все виды болтов условно можно разделить на две категории: чёрные и оцинкованные.

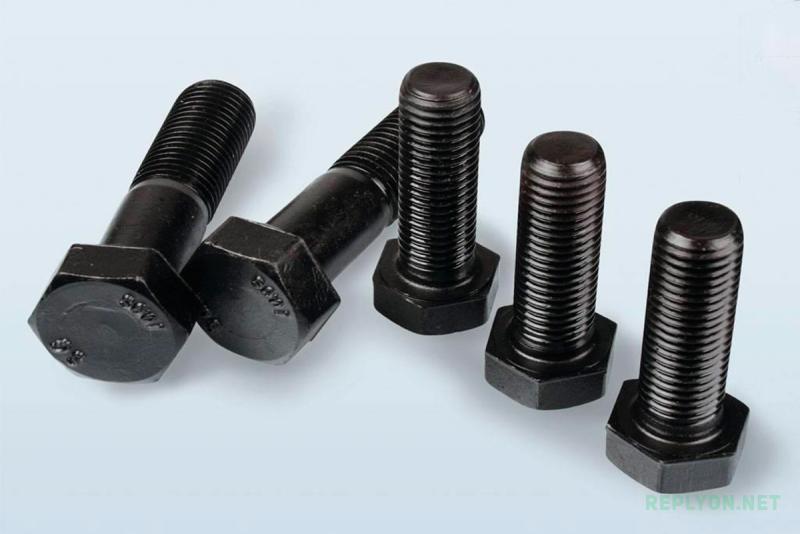

Чёрные болты — это необработанные, или не имеющие наружного покрытия. Их применяют в тех случаях, где не имеет никакого значения эстетический вид конструкции, либо же изделие будет подвергаться покраске. К примеру, необработанные болты применяют в машиностроении, промышленном строительстве и других подобных областях.

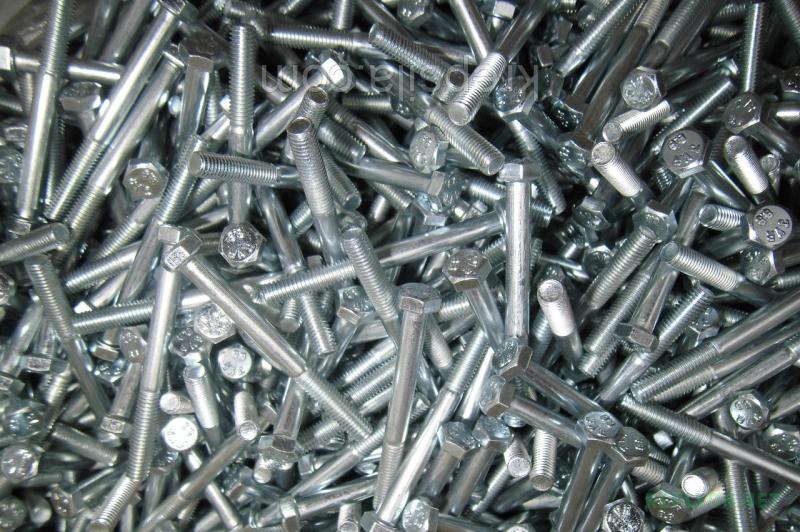

Оцинкованные болты используют при сборке изделий, в которых внешний вид имеет значение. Такие болты не подвержены коррозии и сохраняют презентабельный вид на протяжении долгого времени. Используют оцинкованные болты, к примеру, при сборке приборов или комнатной мебели.
Также болты, будь то с покрытием или без, имеют между собой визуальные различия. Рассмотрим основные из них.
Виды болтов по размеру и форме головки

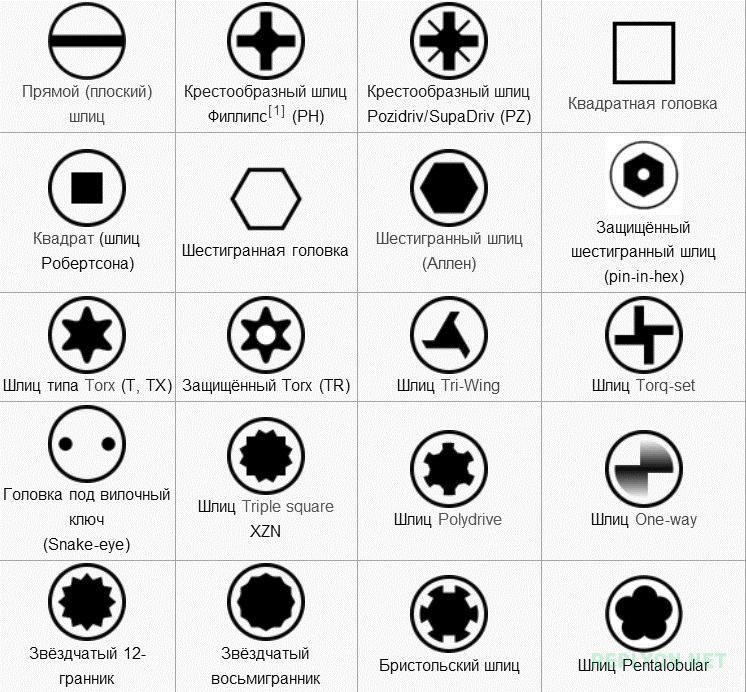

В зависимости от предназначения болта, его головка может иметь ту или иную форму. Самые распространённые виды головок — это шестигранная, но бывает также квадратная, круглая и овальная.
Размеры головок также могут отличаться. К примеру, шестигранная головка может быть как нормального, стандартного размера, так и уменьшённой или увеличенной. Разным бывает и профиль головки.
У некоторых болтов он полукруглой формы, также встречаются болты, имеющие круглую головку с отверстием внутри. Есть болты и с потаённой головкой, например, для сборки мебели.
Виды болтов по форме стержня

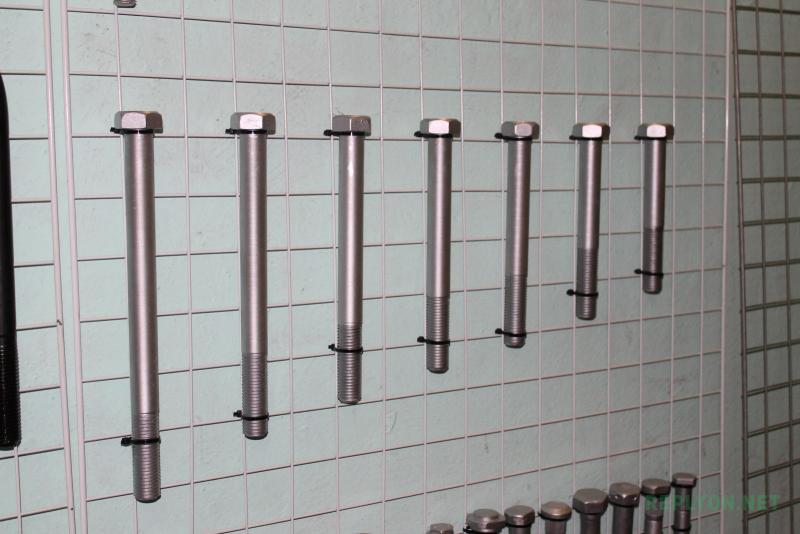

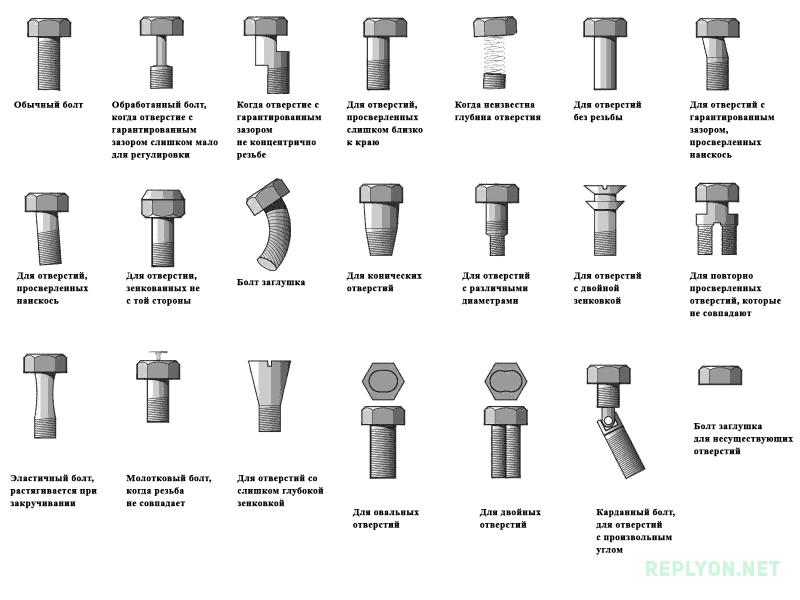

Самый распространённый вид стержня — это стержень одного диаметра по всей длине. Но бывают и ступенчатые стержни, в которых гладкая часть стержня немного больше в диаметре, чем та часть, на которую нанесена резьба. Болты с такой формой стержня называют призонными и используют их для скрепления тяжелонагруженных соединений.
Также болты бывают сугубо специфические, т.е предназначены для какой-то одной определенной цели.
Виды болтов по типу и шагу резьбы
Болты, как и гайки, отличаются между собой и типом резьбы. Резьба бывает метрическая, дюймовая, трапециидальная, трубная, квадратная, прямоугольная и упорная. Наиболее применимой является метрическая резьба, которая, в свою очередь, подразделяется на два типа: с мелким и крупным шагом.
Виды болтов по варианту исполнения

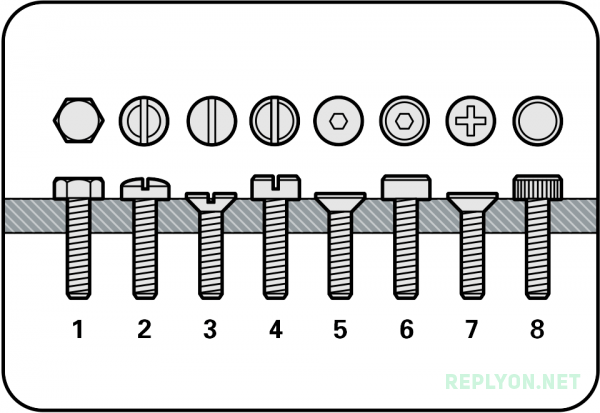

Вариант исполнения — это конструктивная особенность, определённая стандартом, например ГОСТ или DIN.
К примеру, в шестигранных болтах таким вариантом исполнения может быть стопорение резьбового соединения. Для этого на головке болта или, как вариант, в конце резьбовой части, изготавливается отверстие для вязочной проволоки или шплинта.
Бывает и так, что возникает потребность уменьшить вес болта, при этом сохранив его размер и прочность. В таких случаях в головке болта делается углубление.
Виды болтов по классу точности, прочности и материалу
Болты, имеющие шестигранную головку, также классифицируют по классу точности. Всего определения класса точности три, и обозначаются они латинскими заглавными буквами «A», «B» и «C». Под точностью подразумевается степень шероховатости резьбы, разница в диаметрах цилиндрических стержней и опорными поверхностями головок. Так, виды болтов с повышенным классом точности «A» используют при наиболее ответственных сборках, например, в точном приборостроении.
Разница в диаметрах между болтом и отверстием не превышает 0,25 — 0,30 миллиметров. Более всего распространён класс точности «B». Такие болты применяют в отверстиях, диаметр которых больше, чем диаметр стержня болта на 1 — 1,5 миллиметра. Для болтов с классом точности «C» допускается значительное несоответствие между самим стержнем и отверстием. Так, стержень болта здесь может быть меньше отверстия в размере до трёх миллиметров. Такие болты используют для малоответственных соединений.
Исходя из потенциального назначения болтов, при их изготовлении используются различные марки стали. Следовательно, разные виды болтов имеют и разную прочность. При их производстве используют следующие материалы: сталь обычного качества; качественная конструкционная углеродистая сталь; нержавеющая, стойкая к коррозии, обыкновенная сталь; нержавеющая, стойкая к коррозии, жаропрочная сталь; конструкционная легированная углеродистая сталь; сталь конструкционная низколегированная для сварных конструкций; жаропрочная релаксационностойкая сталь; технический титан; сплав титановый деформируемый; медь; латунь.
Иные виды болтов
Диапазон использования разных видов болтов очень широк. Такой тип соединения прочно занял своё место как на промышленном, так и на бытовом уровне. В зависимости от сферы использования болтов классифицируется и его назначение. Так, предприятия по выпуску метизных изделий выпускают следующие основные виды болтов по назначению:
Машиностроительные болты. Отличительная особенность таких видов болтов — это повышенная прочность. Обычно их выпускают с шестигранными формами головок. Резьба, как правило, наносится метрическая. Предназначены они прежде всего для соединений, которые подвержены большим нагрузкам. Сфера использования — машиностроение, приборостроение, промышленное оборудование, а также сборка различных механизмов. Соединяют с их помощью в основном стальные и чугунные детали.
Строительные болты. В их производстве также используются высокопрочные материалы. Выпускаются они обычно с увеличенными головками. Такие болты находят своё применение на строительстве различных зданий, как гражданских, так и промышленных. Например, их используют при сборке строительных конструкций. Применяются они и при строительстве мостов, тоннелей, метрополитенов и других важных объектов.
Дорожные болты. Класс прочности таких болтов варьируется от низкого до более высокого, в зависимости от места применения. Изготавливают их с полукруглой головкой и квадратным подголовком — благодаря этому их можно закручивать без вспомогательного монтажного ключа. Применяются они при сборке металлических дорожных заграждений. Зачастую такие болты покрывают оцинковкой, чтобы уберечь от воздействия погодных факторов.
Железнодорожные болты. Производят такие крепёжные соединения в небольших количествах, поскольку сфера их использования довольно невелика. Используют эти виды болтов при монтаже железнодорожного полотна и вспомогательных к нему конструкций. В свою очередь, железнодорожные болты подразделяются на стыковые (или путевые), закладные и клеммные. Стыковые (путевые) болты используют вместе с рельсовыми накладками. Выпускаются они с закруглёнными головками. Закладные болты предназначены для соединения шпал с подкладками. А с помощью клеммных болтов прокладка крепится к рельсам. Изготавливают железнодорожные болты из углеродистой стали высокой прочности.
Транспортные (норийные) болты. Иногда их ещё называют элеваторными болтами. Они предназначены для прикрепления норийного ковша или другого подающего элемента к транспортировочной ленте. Изготавливают их из углеродистой стали как с цинковым покрытием, так и без него. Свою особенность в таких болтах имеет головка. С торца она плоская, а со стороны стержня выполнена в виде полусферы. На полусфере находятся два шипа, которые предотвращают поворот болта вокруг своей оси.
Лемешные болты. Как и железнодорожные, такие болты выпускают в ограниченных количествах. Сфера их использования — сельскохозяйственные машины. Лемешными болтами крепят навесное оборудование, это могут быть как металлические, так и деревянные элементы. Изготавливают их с потайными головками, причём по классу точности лемешные болты выпускаются даже с классом «C». Предусмотрен в них также и квадратный подголовок, который фиксирует болт в одном положении и не позволяет ему вращаться.
Мебельные болты. Как правило, такие болты выпускают с полукруглыми либо потайными головками. Мебельные болты дешевле по стоимости, чем, скажем, машиностроительные. Применяют их не только при сборке мебели, но и в изготовлении других деревянных конструкций, например стропил или каркасных домов. Нередко они используются и в других назначениях в неответственных соединениях. Уровень прочности мебельных болтов обычно средний. Практически все мебельные виды болтов выпускают с оцинкованным покрытием из эстетических соображений.
