Те, кто занимается самостоятельным изготовлением оригинальных передних фар или задних фонарей рано или поздно сталкивается с проблемой, какой использовать рассеиватель для светодиодов? Если раньше по этому поводу можно было не волноваться, то начиная с 2014 года, когда крупные автоконцерны Мерседес, БМВ, Ауди анонсировали свои очередные модели автомобилей, то многих заинтересовала их оптика. Теперь свет в них был равномерно рассеян, оптика при этом выглядела стильно и красиво. Многие захотели иметь в своем распоряжении близкие по свечению фонари.
Данный способ, на мой взгляд, достаточно эффективный, так как позволяет изготовить рассеиватель для светодиодов любой формы, размера и светопропускаемости.
![Диффузант-151 и эпоксидная смола](/uploads/posts/2016-03/1458843891_2016-03-23-511.jpg)

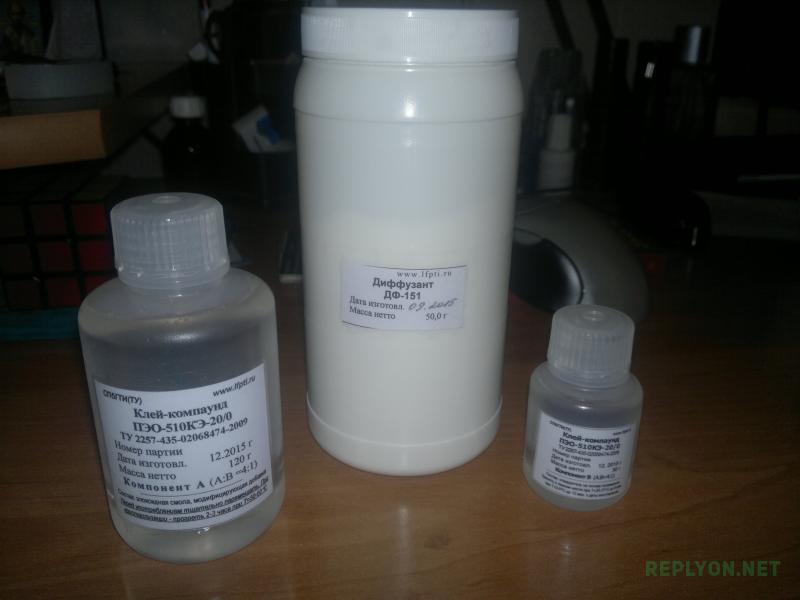

-Для его изготовления нам понадобится ювелирная эпоксидная смола ПЭО-510КЭ-20/0, так как она имеет кристальную чистоту и со временем не желтеет.
-В качестве рассеивающего элемента, нам понадобится порошок Диффузант ДФ-151. Он отлично растворяется в эпоксидной смоле, придавая тот самый молочный оттенок и нереально качественные рассеивающие свойства при застывании.
- Также, для данной смолы существует огромное количество красителей, любых цветов, флуоресцентные и фосфорные.
- Ну и непосредственно сама форма для отливки, обычно я использую силикон для молдов или для отливки.

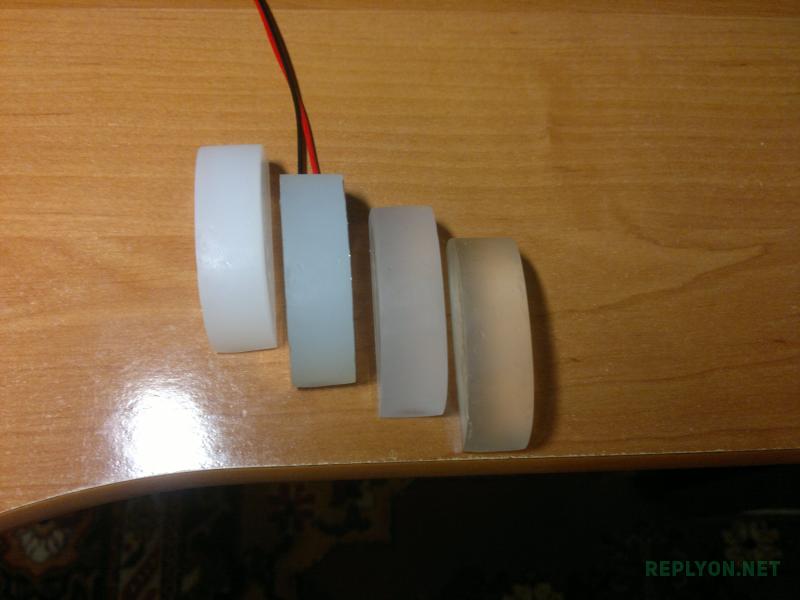

Вот несколько образцов, где я экспериментировал с добавлением Диффузанта ДФ-151, как видно, качество рассеивания можно легко регулировать и добиться необходимого результата. Соотношение размешивания эпоксидной смолы и Диффузанта, 100 к 1.
Именно этим способом я создавал диодные фонари на мазда 3 в этом посте.
![Образцы с добавлением Дуффузанта-151](/uploads/posts/2016-03/1458843990_2016-03-04-499.jpg)

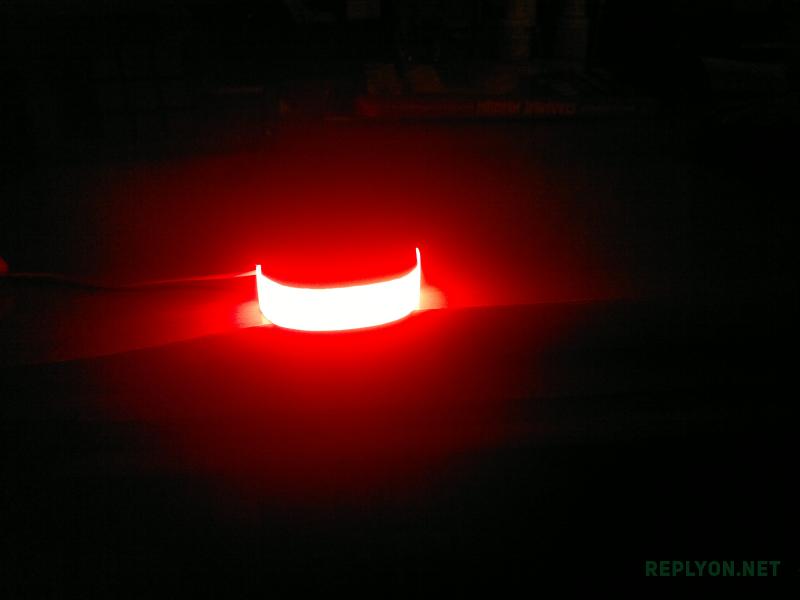

А вот как рассеивает свет «образец» с подключенными светодиодами. Рассеивание идеальное, точек от светодиодов не видно с любой стороны и ракурса.
![Идеальный рассеиватель света](/uploads/posts/2016-03/1458843971_2016-03-23-508.jpg)

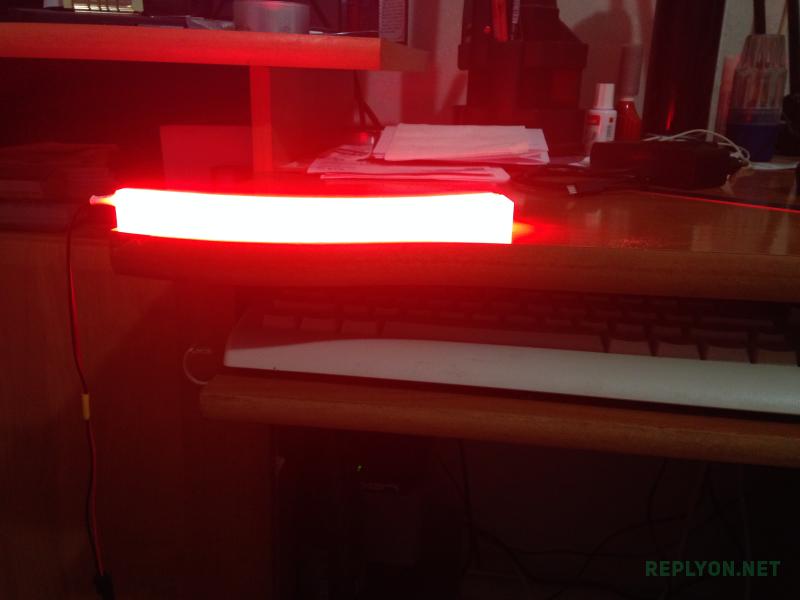

Эксперименты оказались крайне удачными, поэтому я пошел дальше и сделал полноразмерный рассеиватель для внедрения в фару, вот так он светит на максимальной яркости, очень ярко и равномерно.
![Рассеиватель для светодиодов](/uploads/posts/2017-12/1512144110_img_0579.jpg)

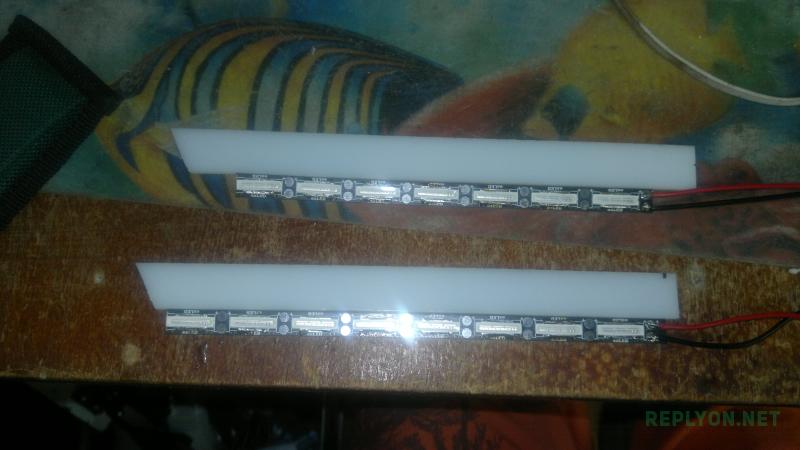

Следующий способ, это использование молочного акрила толщиной от 2 до 5 мм. В основном используют оргстекло 3 мм. Оно отлично рассеивает свет от светодиода, но главным его недостатком является то, что молочное оргстекло очень сильно поглощает свет, из-за чего яркость падает на 30-50 %.
Также стоит помнить, что если у вас нет фрезерного станка, то самостоятельное придание формы оргстеклу имеет определенные ограничения. Гнуть его можно промышленным феном, но не вовсе стороны. Купить его можно в любом рекламном агентстве.
![Молочный акрил 3 мм.](/uploads/posts/2016-03/1458843918_2015-09-07-317.jpg)

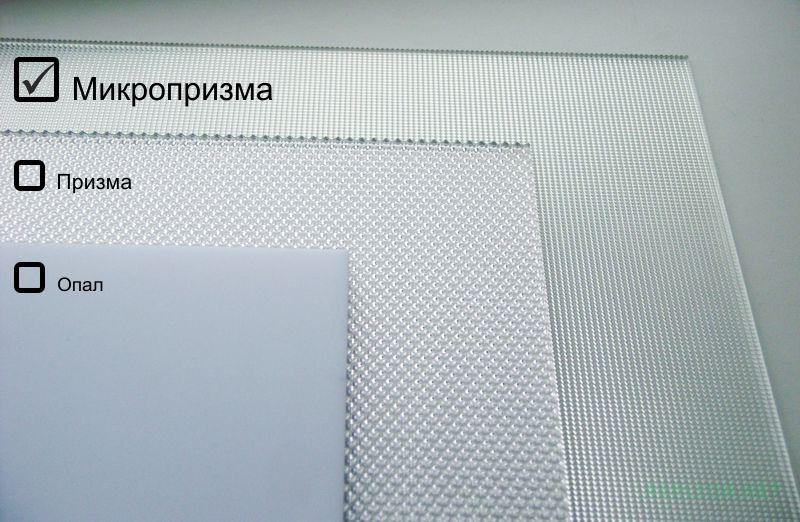

Третий способ, это использование рассеивающих элементов «Микропризма» от потолочных светильников. Главная их особенность, это текстура, напоминающая маленькие пирамидки, которые отлично преломляют свет и соответственно рассеивают его, приблизительная технология используется в фонарях Бмв, Мерседесов, Ауди, там используются световоды с насечками либо текстурой. Но если у вас мощные светодиоды, то микропризма вам не поможет, должным образом свет она рассеять не сможет.
![Микропризма и Призма](/uploads/posts/2016-03/1458843910_415.jpg)
Как изготовить рассеиватель для светодиодов своими руками
Данный способ, на мой взгляд, достаточно эффективный, так как позволяет изготовить рассеиватель для светодиодов любой формы, размера и светопропускаемости.
![Диффузант-151 и эпоксидная смола](/uploads/posts/2016-03/1458843891_2016-03-23-511.jpg)
-Для его изготовления нам понадобится ювелирная эпоксидная смола ПЭО-510КЭ-20/0, так как она имеет кристальную чистоту и со временем не желтеет.
-В качестве рассеивающего элемента, нам понадобится порошок Диффузант ДФ-151. Он отлично растворяется в эпоксидной смоле, придавая тот самый молочный оттенок и нереально качественные рассеивающие свойства при застывании.
- Также, для данной смолы существует огромное количество красителей, любых цветов, флуоресцентные и фосфорные.
- Ну и непосредственно сама форма для отливки, обычно я использую силикон для молдов или для отливки.
Вот несколько образцов, где я экспериментировал с добавлением Диффузанта ДФ-151, как видно, качество рассеивания можно легко регулировать и добиться необходимого результата. Соотношение размешивания эпоксидной смолы и Диффузанта, 100 к 1.
Именно этим способом я создавал диодные фонари на мазда 3 в этом посте.
![Образцы с добавлением Дуффузанта-151](/uploads/posts/2016-03/1458843990_2016-03-04-499.jpg)
А вот как рассеивает свет «образец» с подключенными светодиодами. Рассеивание идеальное, точек от светодиодов не видно с любой стороны и ракурса.
![Идеальный рассеиватель света](/uploads/posts/2016-03/1458843971_2016-03-23-508.jpg)
Эксперименты оказались крайне удачными, поэтому я пошел дальше и сделал полноразмерный рассеиватель для внедрения в фару, вот так он светит на максимальной яркости, очень ярко и равномерно.
![Рассеиватель для светодиодов](/uploads/posts/2017-12/1512144110_img_0579.jpg)
Другие способы рассеивания света от светодиодов
Следующий способ, это использование молочного акрила толщиной от 2 до 5 мм. В основном используют оргстекло 3 мм. Оно отлично рассеивает свет от светодиода, но главным его недостатком является то, что молочное оргстекло очень сильно поглощает свет, из-за чего яркость падает на 30-50 %.
Также стоит помнить, что если у вас нет фрезерного станка, то самостоятельное придание формы оргстеклу имеет определенные ограничения. Гнуть его можно промышленным феном, но не вовсе стороны. Купить его можно в любом рекламном агентстве.
![Молочный акрил 3 мм.](/uploads/posts/2016-03/1458843918_2015-09-07-317.jpg)
Третий способ, это использование рассеивающих элементов «Микропризма» от потолочных светильников. Главная их особенность, это текстура, напоминающая маленькие пирамидки, которые отлично преломляют свет и соответственно рассеивают его, приблизительная технология используется в фонарях Бмв, Мерседесов, Ауди, там используются световоды с насечками либо текстурой. Но если у вас мощные светодиоды, то микропризма вам не поможет, должным образом свет она рассеять не сможет.
![Микропризма и Призма](/uploads/posts/2016-03/1458843910_415.jpg)
